FDTD计算RCS的一个问题

记录一下FDTD仿真遇到的一个问题。碎碎念

考虑如下一个球体散射的例子

球体散射

球体半径为0.1。入射场是沿着z轴传播的平面波,极化方向为x,波形为高斯波形。

问题

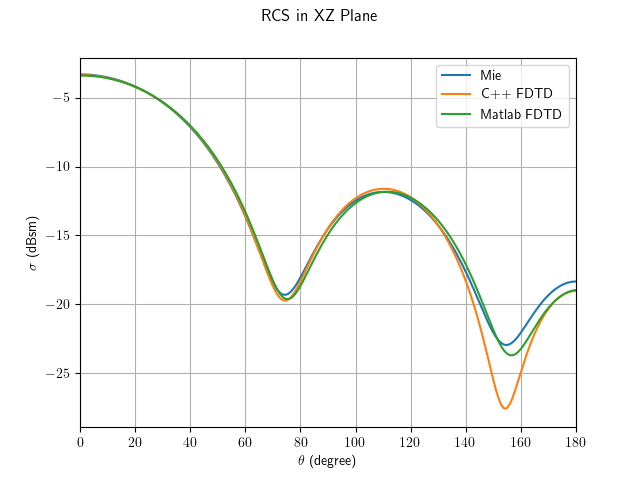

一开始是做完了,但是精度惨不忍睹,尤其是后向散射这一块。针对双站的RCS。取网格尺寸为0.75cm。


C++的数据是我做的,后向散射那和Mie理论的误差太大了。

寻找问题来源

TFSF泄漏

先说结论:没有泄漏

最开始我认为是TFSF产生了泄漏。虽然TFSF场我在2维时已经验证过没有泄漏,但3维的情况并未验证。
画了一下仿真时的XZ平面的切面图,肉眼没有发现泄漏。(XY、YZ平面都画了,这里就只放一个就好了)


然后和纯散射场的结果进行了对比,在距离CPML边界3个网格的地方取一点(其实也就是NF2FF的惠更斯面)观察散射场。

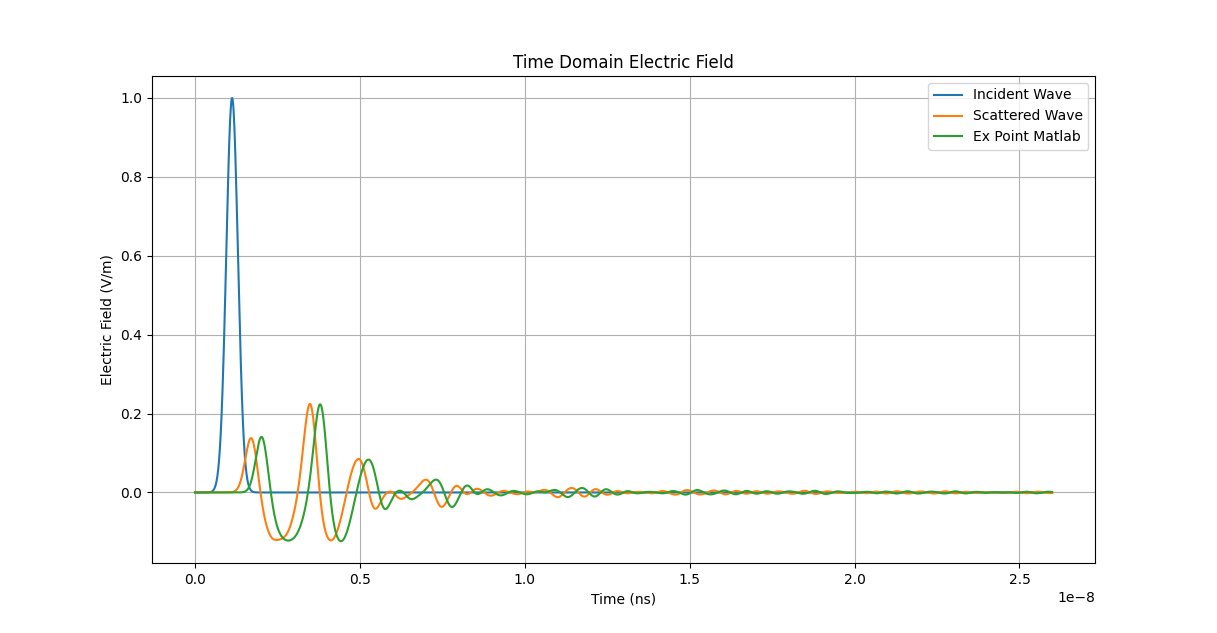

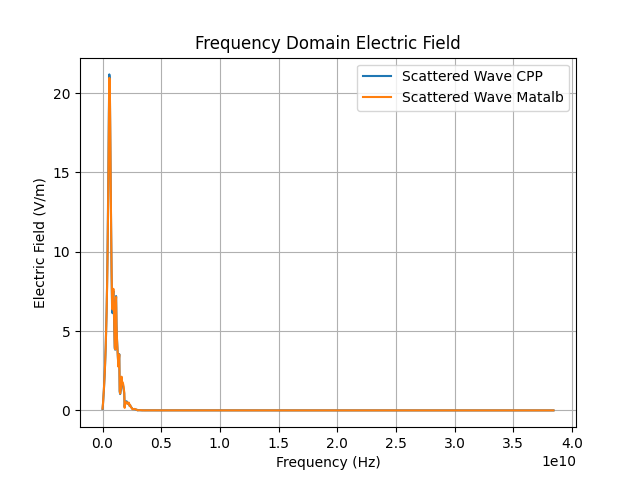

橙色是TFSF的散射场,绿色是纯散射场。可以看出两者只有时延。做了一下FFT,验证了两个波的一致性。


NF2FF

先说结论:没有问题

会不会是近远场变换出了问题呢。把六个惠更斯面都拆分了,一个个分析。直接上有问题比较大的那几个

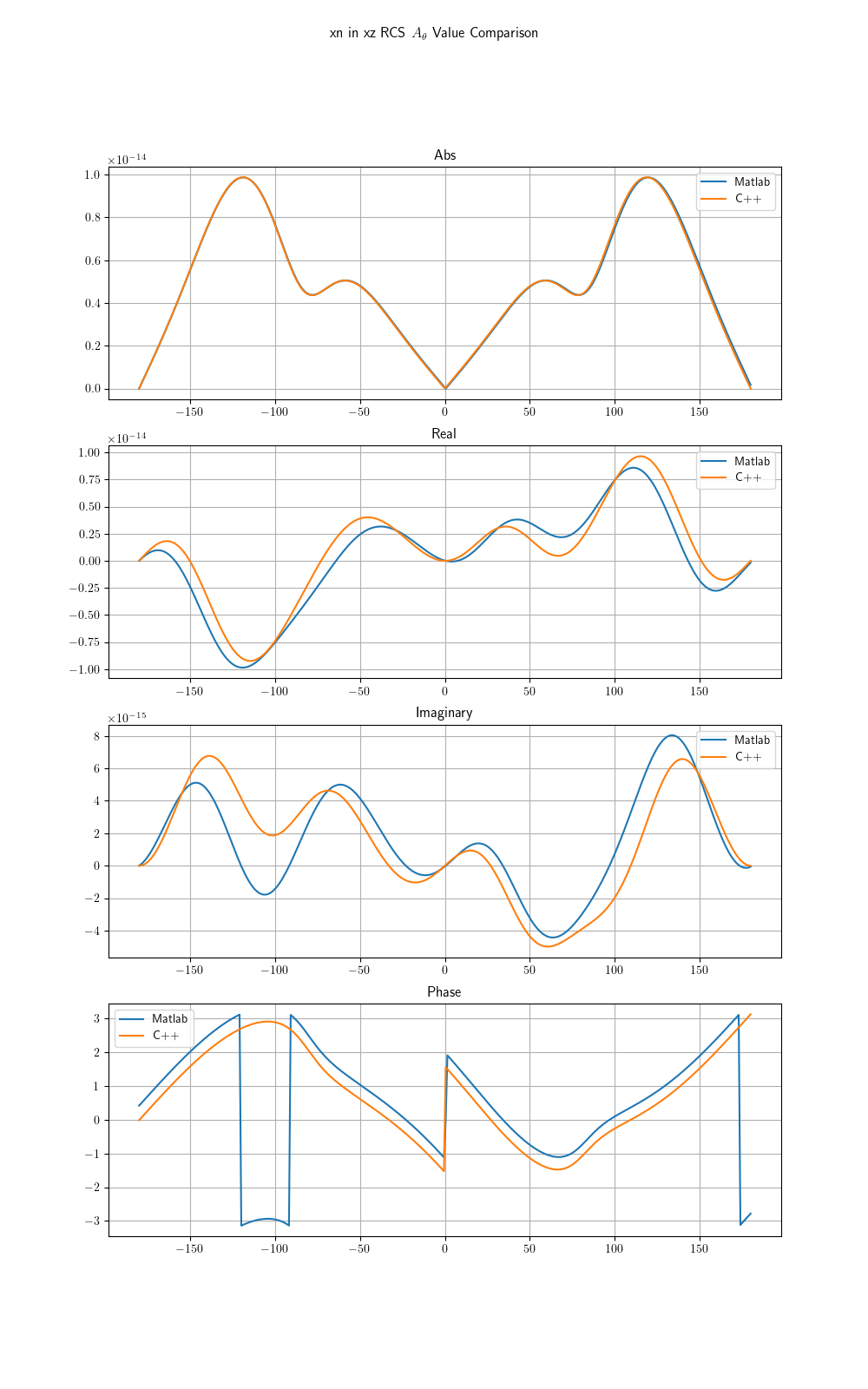

法向量是XN的平面的结果,先放势函数。

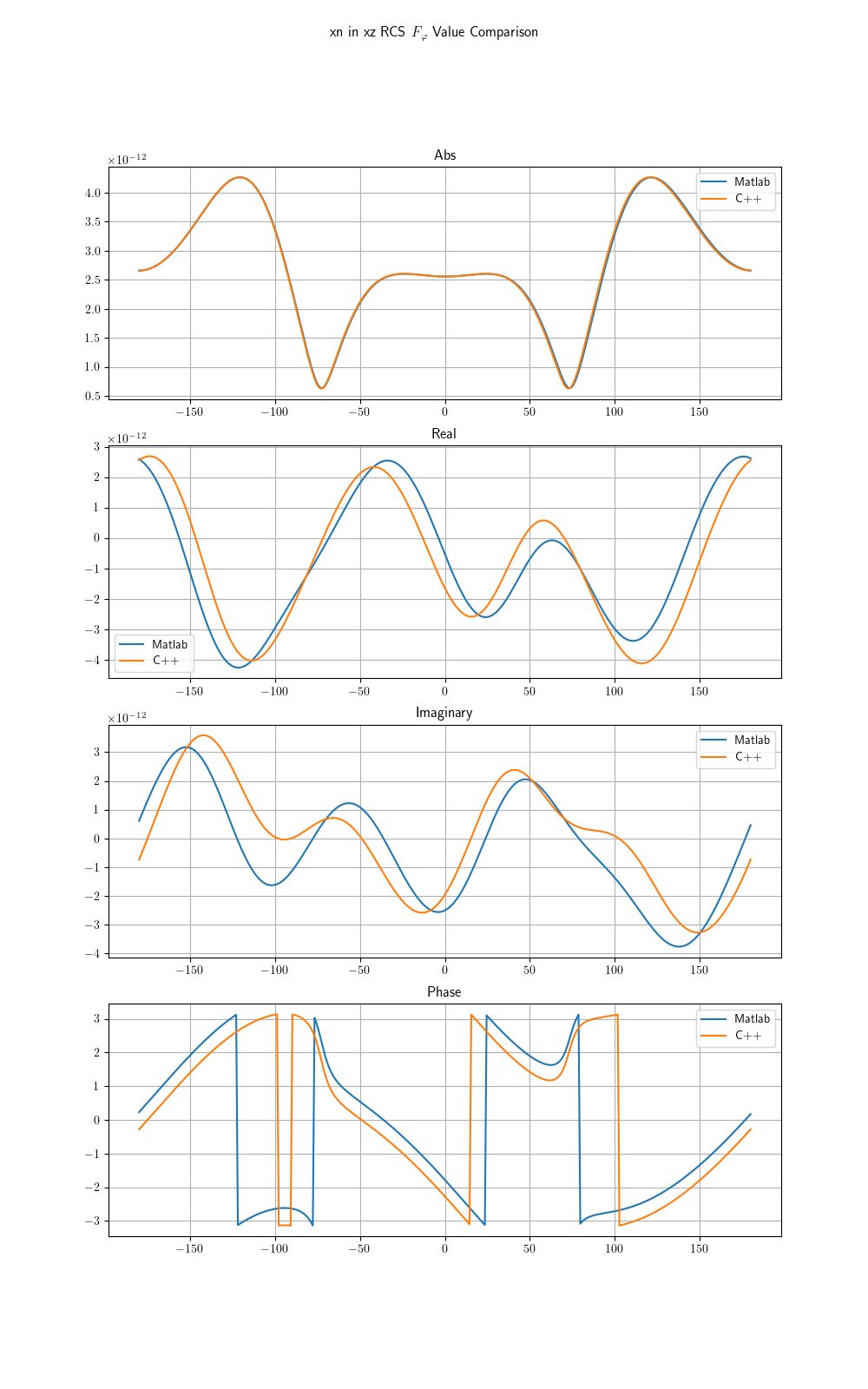

实部虚部和相位这些不用看,因为我的场和Matlab计算产生的场有一个时延,所以肯定是不一样的,看模值即可,基本是吻合的。然后计算一下E面的RCS。

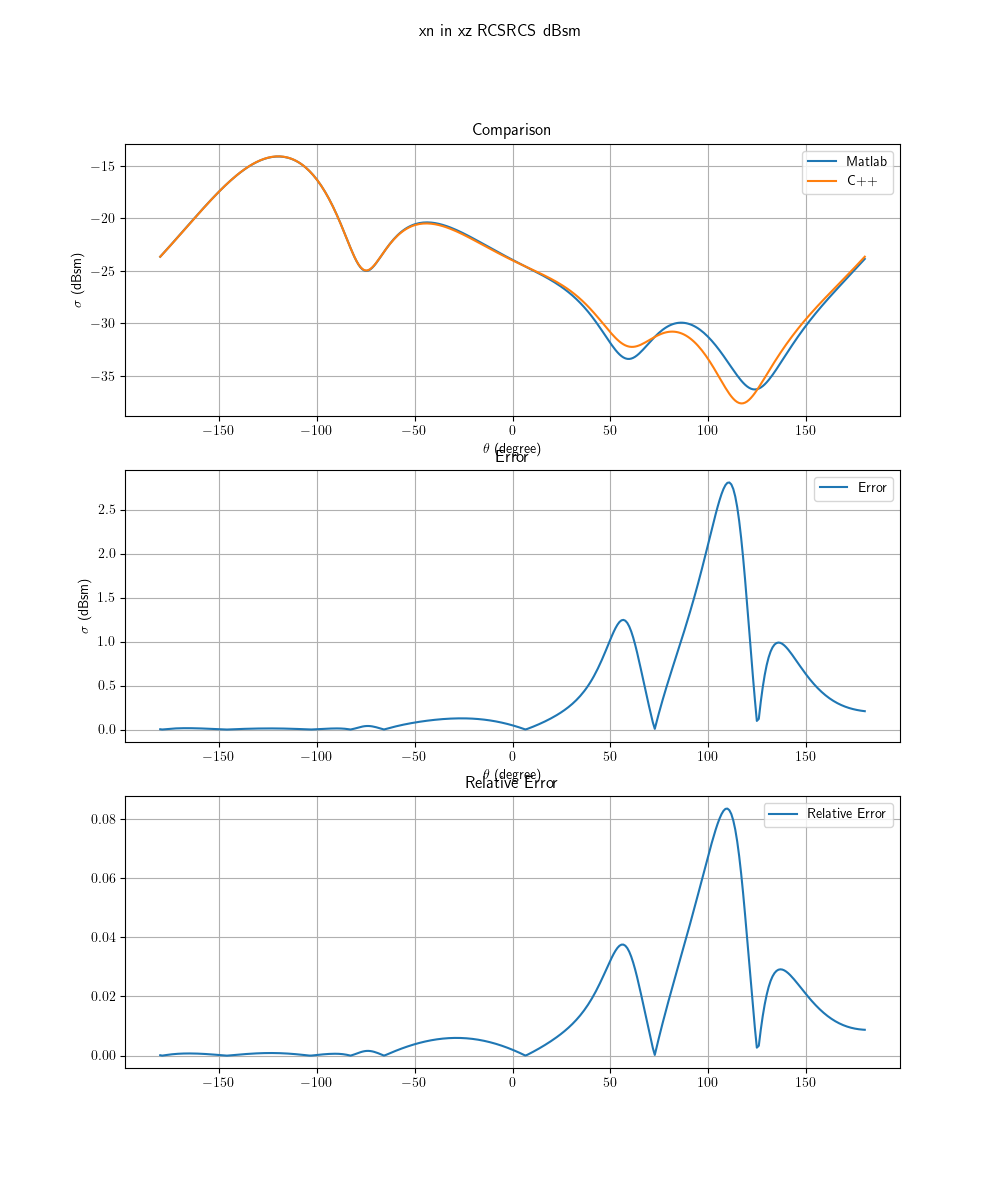

在后向散射这块,RCS出现了2个dB的误差!试着把dB去掉。


也许是因为数值太小了,0.0001的波动都会使得结果有较大浮动。(我真的以为这个就是结论了)

解决

时间步问题

FDTD的更新框架是:H->E。
于是我的TFSF也是这么更新入射场的。

整体的更新框架:
TFSF更新入射场
FDTD更新磁场
修正磁场
FDTD更新电场
修正电场

但是问题在于:

t=0.5时,FDTD修正TFSF边界上的磁场需要用到的是t=0时刻时的电场值。如果TFSF是H->E,那么TFSF里的入射场就永远超前了。

所以,把TFSF改为E->H。

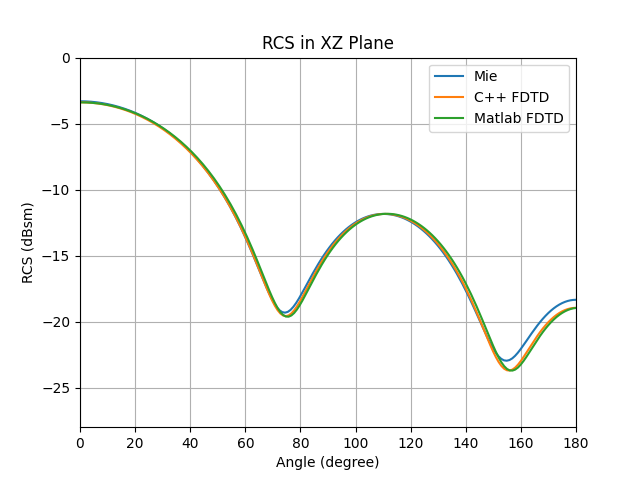

结果呢:
